概述
我廠生產的RVEX電動彈性座封閘閥,可根扭用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制。RVEX電動彈性座封閘閥具有靈敏、可靠、安裝方便等特點。RVEX電動彈性座封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
適用范圍
當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

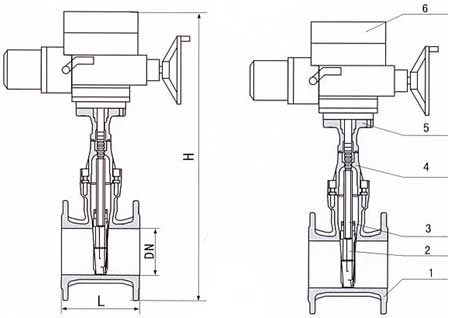

結構示意圖

主要零部件材料
| NO. |
零件名稱 |
材質 |
| 1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁睛橡膠 |
| 3 |
閥桿 |
不銹鋼 |
| 4 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 5 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 6 |
電動頭 |
|
主要技術參數
公稱壓力:1.0~2.5MPa
公稱通徑:50~400mm
工作溫度:0~120℃
適用介質:水、油、氣等
法蘭標準:GB/T17241.6GB9113
試驗標準:GB13927API598
主要連接外型尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
| H(全開) |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
