概述
JJM8壓力表截止閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點,是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
應用規范
- 設計制造:GB/T 12224-1989 ;JB/T 7747-1995
- 連接形式:管接頭內螺紋連接
- 結構特征:錐面密封;浮動閥瓣
- 閥門檢驗和實驗:GB/T 13927-1992
- 材料:碳鋼按GB/T 12228-1989的規定 不銹鋼按 GB/T 1220-1989的規定
適用范圍
當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

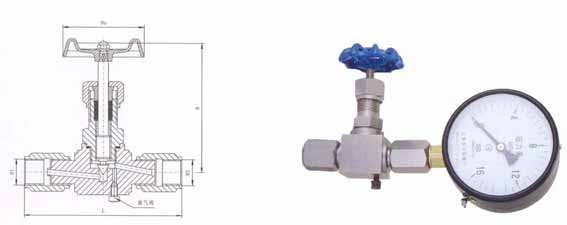

結構示意圖

主要外形形式
| 規格 |
M1 |
M2 |
L1 |
H |
Do |
重量(kg) |
| DN6 |
M20×1.5左 |
M20×1.5 |
112 |
84 |
63 |
0.65 |
JJM8結構形式

性能規范 單位:MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
PN |
| 殼體實驗 |
1.5PN |
| 密封試驗 |
1.1PN |
| 氣壓試驗 |
0.6PN |
| 適用溫度 |
≤180℃ |
| 適用介質 |
水、蒸汽、油品等 |
主要外形尺寸
| 規格 |
M1 |
M2 |
L1 |
H |
Do |
重量(kg) |
| DN6 |
M20×1.5左 |
M20×1.5 |
120 |
93 |
63 |
0.9 |
注:JJMI采用熱鍛壓閥體, JJM8比JJM1多一個排氣閥
