概述

大田閥門公司生產銷售的浮動式鑄鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥，電動鑄鋼球閥，鑄鐵球閥，不銹鋼球閥，全銅球閥等。球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

技術規范

設計標準Design Standard	GB/T12237	API608
結構長度Face to Face	GB/T12221	ASME16.10
法蘭尺寸 Flanged Size	GB/T9113 JB/T79	ASME16.5
檢查與實驗Test＆Inspection	JB/T9092	API598

注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

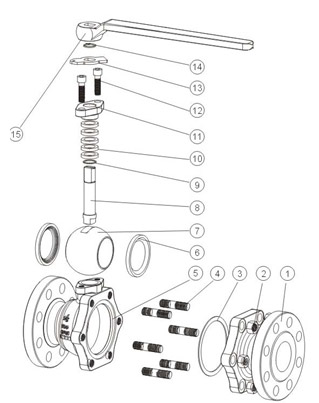

主要零件材質

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	側閥體	WCB	A216-WCB
2	螺母	35	A194-2H
3	墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
4	螺柱	35CrMoA	A193-B7
5	閥體	WCB	A216-WCB
6	閥座	PTFE	PTFE
7	球體	25+ENP	A105 + ENP
8	閥桿	1Cr13	A182-F6a
9	墊片	PTFE	PTFE
10	填料	柔性石墨	柔性石墨
11	填料壓蓋	WCB	A216-WCB
12	螺釘	35	A194-2H
13	定位片	Q235A	碳鋼
14	擋圈	65Mn	AISI 1566
15	手柄	KT330-08	A47-667 235 10

注：

抗硫型閥門該零件的材質為GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
抗硫型閥門該零件材質為GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列閥門
主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

Q(3、6、7、8、9)4（6）1F(Y、N、P)

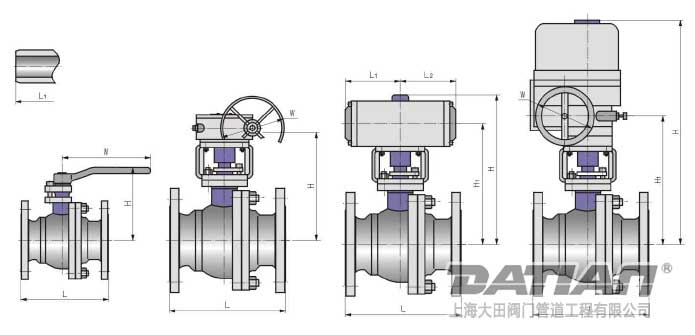

浮動式鑄鋼球閥結構圖

尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	In	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
150LB 法蘭Flange	L	108	117	127	-	165	178	190	203	229	356	394	457	-
1.6MPa 法蘭Flange	L	130	140	150	165	180	200	220	250	280	320	360	400	-
10K(JIS) 法蘭Flange	L	108	117	127	-	165	178	190	203	229	365	394	457	533
對焊 Butt Welding	L1	140	152	165	-	190	216	241	282	305	381	403	419	-
手動 Hand – Operated	H	59	63	75	-	95	107	142	152	178	252	272	342	-
	W	130	130	160	-	230	230	350	400	500	750	750	900	-
	Kg	2.3	3.0	4.5	-	7.0	9.5	15.0	19.0	33.0	58.0	93.0	1600	-
渦輪蝸桿傳動 Worm Gear Operated	H	-	-	-	-	-	-	-	-	-	-	292	398	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型號	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	180	240	-
氣動 Air – Operating	H	200	204	257	-	264	340	370	389	594	646	646	781	-
	H1	122	126	162	-	169	209	239	258	337	437	437	537	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型號	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.1	6.3	8.1	-	14.1	16.6	38	42.1	53	95.3	105.2	207.8	-
電動 Electric Driving	H	-	-	-	-	-	472	486	579	595	650	739	799	-
	H1	-	-	-	-	-	377	391	484	500	500	589	649	-
	W	-	-	-	-	-	190	190	190	190	400	400	400	-
	型號	-	-	-	-	-	Q60-1	Q60	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1
	Kg	-	-	-	-	-	23	25	60	75	97	162	226	-

Q(3、6、7、8、9)4（6）1F(Y、N、P)

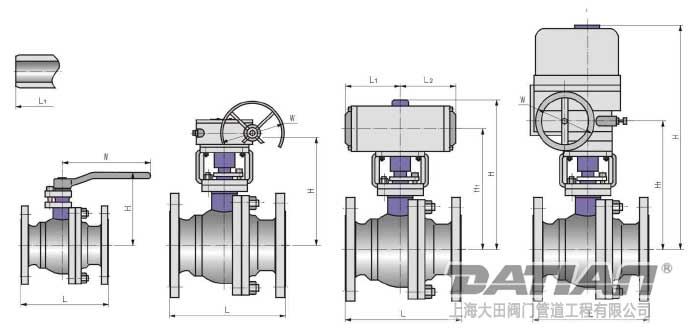

浮動式鑄鋼球閥結構圖

尺寸及重量 PN2.5MPa 4.0MPa CLASS 30020K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	In	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
300LB法蘭Flange	L	140	152	165	-	190	216	241	282	305	381	403	502	-
2.5MPa法蘭Flange	L	130	140	150	-165	180	200	220	250	320	400	400	550	-
4.0MPa法蘭Flange	L	130	140	150	160	200	220	250	280	320	400	400	550	-
20K(JIS)法蘭Flange	L	140	152	165	-	190	216	241	283	305	381	403	502	568
對焊Butt Welding	L1	140	152	165	-	190	216	241	282	305	381	403	502	-
手動Hand –Operated	H	59	63	75	-	95	167	142	152	178	252	272	342	-
	W	130	130	160	-	230	230	350	400	500	750	750	900	-
	Kg	2.5	3.5	5.5	-	10.5	14.5	23.5	30	55	81	118	200	-
渦輪蝸桿傳動Worm GearOperated	H	-	-	-	-	-	-	-	-	-	-	292	398	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型號Type	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	220	365	-
氣動Air –Operating	H	200	204	257	-	264	340	379	452	594	646	744	920	-
	H1	122	126	162	-	169	209	248	295	375	437	500	615	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型號Type	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.2	6.4	8.5	-	16.9	20.9	42.5	52.7	77.9	107	130	220	-
電動ElectricDriving	H	-	-	-	-	-	472	472	579	595	650	739	799	-
	H1	-	-	-	-	-	377	391	484	500	500	589	649	-
	W	-	-	-	-	-	190	190	190	190	400	400	400	-
	型號Type	-	-	-	-	-	Q60-1	Q60	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1	-
	Kg	-	-	-	-	-	23	25	60	75	100	170	240	-

Q(3、6、7、8、9)4（6）1F(Y、N、P)

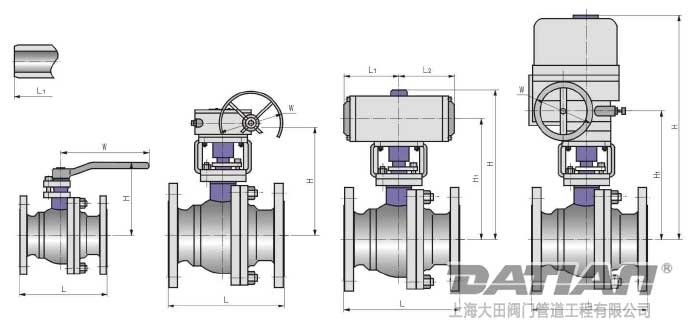

浮動式鑄鋼球閥結構圖

尺寸及重量 PN6.4MPa 10.0MPa CLASS 400 600

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200
NPS	1/2	3/4	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8
400LB法蘭Flange	L	165	190	216	-	241	292	330	356	406(432)	-	-	-
6.4MPa法蘭Flange	L	165	190	216	229	241	292	330	356	432	508	559	660
10.0MPa法蘭Flange	L	165	190	216	229	241	292	330	356	432	508	559	660
對焊Butt Welding	L1	165	190	216	-	241	292	330	356	406(432)	-	-	-
手動Hand –Operated	H	59	63	75	-	95	167	180	198	198	-	-	-
	W	160	160	230	-	400	400	650	650	1050	-	-	-
	Kg	6.5	9	13	-	16.5	25	30	55	66	-	-	-
渦輪蝸桿傳動Worm GearOperated	H	-	-	-	-	-	-	-	292	398	-	-	-
	W	-	-	-	-	-	-	-	400	600	-	-	-
	型號Type	-	-	-	-	-	-	-	A	B	-	-	-
	Kg	-	-	-	-	-	-	-	72	85	-	-	-
氣動Air –Operating	H	200	204	241	-	264	340	379	452	584	-	-	-
	H1	122	145	146	-	169	209	248	295	375	-	-	-
	L1	283	283	283	-	350	590	590	523	610	-	-	-
	L2	136	181	181	-	181	257	257	287	378	-	-	-
	型號Type	AG09	AG09	AG09	-	AG09	AG13	AG13	AG13	AW17	-	-	-
	Kg	6.5	6.8	9.3	-	17.8	33.6	45.1	59.3	81.2	-	-	-
電動ElectricDriving	H	-	-	-	-	-	472	559	599	632	-	-	-
	H1	-	-	-	-	-	377	449	449	472	-	-	-
	W	-	-	-	-	-	190	190	190	190	-	-	-
	型號Type	-	-	-	-	-	Q120-1	Q120-1	Q120-1	Q120-1	-	-	-
	Kg	-	-	-	-	-	25	60	75	90	-	-	-
